Schneider Electric

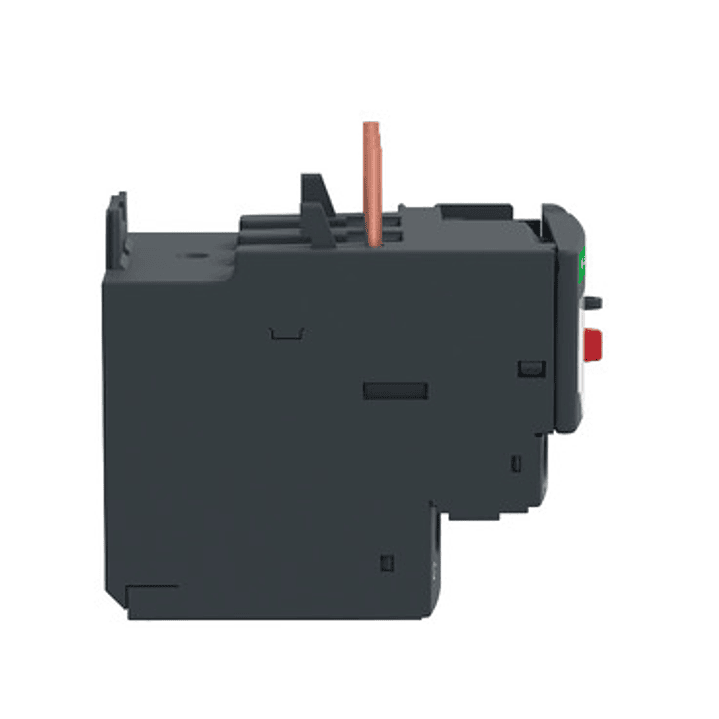

Relé de sobrecarga térmica Tesys Deca 0.63-1A classe 10A 1NA+1NF P/Contactor LC1D12...D38

53,20€ ( 59,11€ )

Preço Exclusivo Online C/IVA

Relé de sobrecarga térmica Tesys Deca 0.63-1A classe 10A 1NA+1NF P/Contactor LC1D12...D38 Relé de sobrecarga térmica Tesys Deca 0.63-1A classe 10A 1NA+1NF P/Contactor LC1D12...D38 Relé de sobrecarga térmica Tesys Deca 0.63-1A classe 10A 1NA+1NF P/Contactor LC1D12...D38 Relé de sobrecarga térmica Tesys Deca 0.63-1A classe 10A 1NA+1NF P/Contactor LC1D12...D38
Schneider Electric

Relé de sobrecarga térmica Tesys Deca 0.63-1A classe 10A 1NA+1NF P/Contactor LC1D12...D38

59,11€
Preço Loja Física - IVA incluído
53,20€
Preço Exclusivo Online - IVA incluído
TELLRD05

Especificações

Principal

linhaTeSys
TeSys Deca
Nome do produtoTeSys LRD
TeSys Deca
Tipo de produto ou componenteRelé de sobrecarga térmica diferencial
Nome abreviado do dispositivoLRD
Aplicação de reléProteção do motor
Compatibilidade do produtoLC1D25
LC1D38
LC1D12
LC1D32
LC1D18
LC1D09
Tipo de redeCA
CC
classe do disparo de sobrecargaClasse 10A para IEC 60947-4-1
linha de ajuste de proteção térmica0,63…1 A
[Ui] tensão de isolamento nominalCircuito de potência: 600 V para CSA
Circuito de potência: 600 V para UL
Circuito de potência: 690 V para IEC 60947-4-1

Complementar

Frequência da rede0...400 Hz
suporte de montagemPlaca, com acessórios específicos
Calha, com acessórios específicos
Com contator
limiar de disparo1,14 +/- 0,06 Ir para IEC 60947-4-1
Contato Auxiliar1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional5 A para circuito de sinalização
corrente admissível3 A a 120 V CA-15 of circuito de sinalização
0,22 A a 125 V CC-13 of circuito de sinalização
[Ue] Tensão de operação nominal690 V CA 0...400 Hzparacircuito de potênciaconformeIEC 60947-4-1
classificação do fusível associado4 A gG for circuito de sinalização
4 A BS for circuito de sinalização
[Uimp] tensão nominal suportável de impulso6 kV
sensibilidade da falha de faseCorrente de desarme de 130 % da Ir em duas fases, a última em 0
tipo de controleVermelho Botão não luminoso: Pare
Azul Botão não luminoso: reinicialização
compensação de temperatura-20…60 °C
conexões - terminaisCircuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Sem ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Sólido Sem ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 1,5…10 mm² Flexível Sem ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 1…4 mm² Flexível Com ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 1…6 mm² Sólido Sem ponta do cabo
torque de apertoCircuito de controle: 1,7 N.m - ligar Terminais de parafuso
Circuito de potência: 1,7 N.m - ligar Terminais de parafuso
Altura66 mm
Largura45 mm
Profundidade70 mm
Peso líquido0,124 kg

Meio ambiente

resistência climáticaPara IACS E10
Grau de proteção IPIP20 conforming to IEC 60529
temperatura ambiente do ar para funcionamento-20…60 °C sem degradação conforme IEC 60947-4-1
Temperatura ambiente para armazenamento-60…70 °C
retardamento de chamasV1 conforme UL 94
Robustez mecânicaVibrações: 6 gn conforme IEC 60068-2-6
Choques: 15 Gn para 11 ms conforme IEC 60068-2-7
força dielétrica1,89 kV a 50 Hz conforme IEC 60947-1
NormasEN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4
GB/T 14048.5
EN 50495
Certificações do produtoIEC
UL
CSA
CCC
EAC
BV
RINA
DNV-GL
LROS (Lloyds register of shipping)
ATEX INERIS
UKCA

Unidades de embalagem

Unit Type of Package 1PCE
Number of Units in Package 11
Package 1 Height5 cm
Package 1 Width7,8 cm
Package 1 Length8,9 cm
Package 1 Weight139 g
Unit Type of Package 2S02
Number of Units in Package 224
Package 2 Height15 cm
Package 2 Width30 cm
Package 2 Length40 cm
Package 2 Weight3,767 kg
Unit Type of Package 3P06
Number of Units in Package 3384
Package 3 Height80 cm
Package 3 Width80 cm
Package 3 Length60 cm
Package 3 Weight68,388 kg

Garantia contratual

Garantia18 meses
