Módulo medidor de consumo trifásico WiFi + 3 TI's de 120A - Shelly Pro 3EM

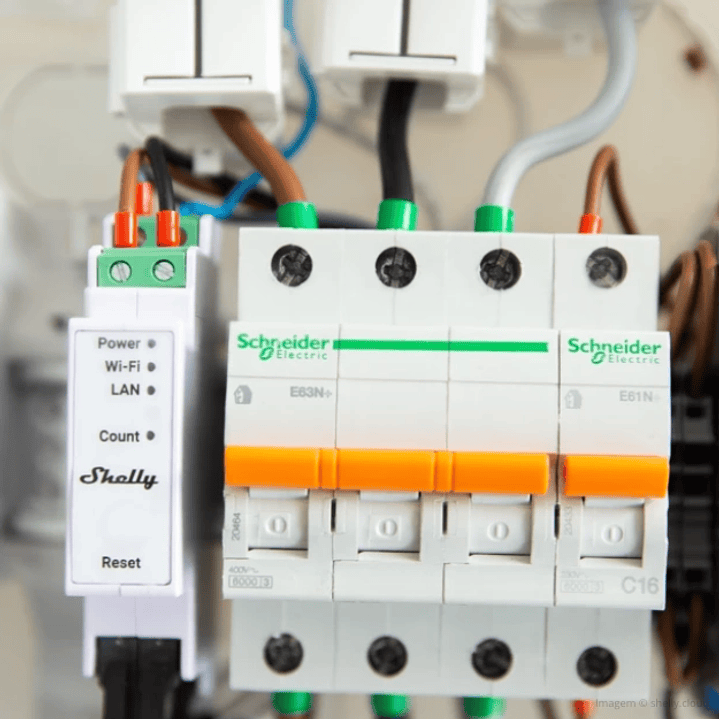

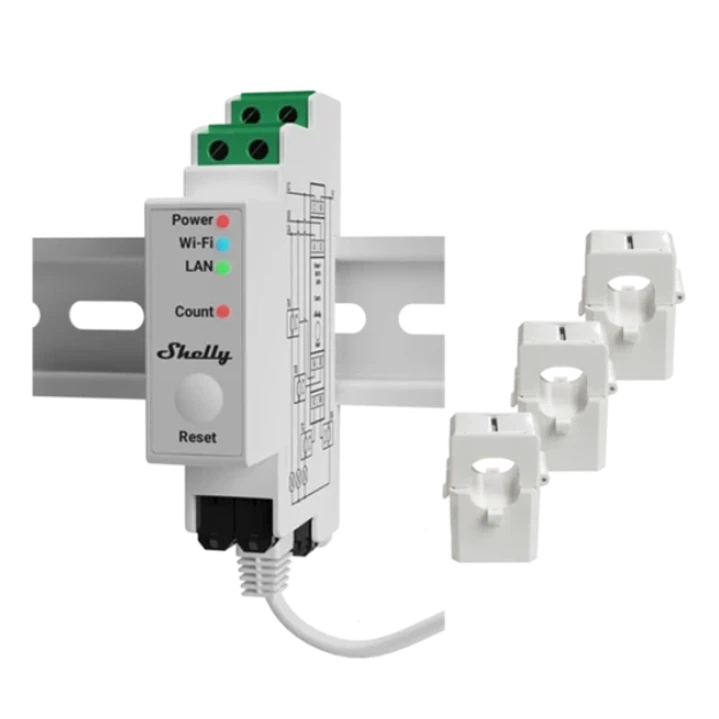

O Shelly Pro 3EM é um medidor de energia trifásico, montável em calha DIN, que utiliza transformadores de intensidade de corrente (de núcleo aberto) para medir a energia em três fases individuais, com cargas até 120A e com 99% de precisão.

Este dispositivo regista a energia acumulada, bem como a tensão instantânea, corrente e fator de potência por fase, em tempo real. Armazena os dados em intervalos de 1 minuto, numa memória não volátil, que possui capacidade suficiente para um período de até 60 dias. Para além desse armazenamento local (dos últimos 60 dias) também é possível guardar dados até 365 dias através da aplicação Shelly Cloud.

Está equipado com hardware de 2ª geração, incluindo um poderoso processador ESP32 que permite a utilização de funções de scripting para funcionalidades avançadas e personalizadas, bem como a função de extensor de rede WiFi e ainda um Gateway para outros dispositivos Bluetooth da Shelly. Para além disso também possui características de segurança melhoradas como proteção contra sobreaquecimento, sobrecarga, sobretensão, e sobrecorrente.

CARACTERÍSTICAS:
● Montável em calha DIN;
● Efetua medições trifásicas;
● Inclui 3 transformadores de intensidade;
● Erro de medição inferior a 1% nos 2-120A;
● Mede energia consumida e gerada;
● Distingue os tipos de cargas (capacitivas, indutivas, resistivas);
● Informa sobre instalações incorretas (sequência de fases);
● Suporta Modbus TCP;
● Armazenamento persistente de dados com resolução de 1 minuto;
● Pelo menos 60 dias de dados guardados no histórico;
● Pode ser utilizado para instalações monofásicas e trifásicas;
● Pode controlar outros dispositivos Shelly, localmente, ou através da nuvem;
● Permite utilizar cenários em casa e SMB.
● Excelente solução para casas com produção de energia, carregamento EV com gestão potência, consumo baseado no preço da energia, decisões e controlo descentralizados da produção e armazenamento, etc.

ESPECIFICAÇÕES
◾ ELÉTRICAS
- Tensão de alimentação AC: 110 - 240 V, 50/60 Hz
- Tensão de alimentação DC: N/A
- Consumo de energia: < 3 W
◾ SENSORES e MEDIDORES:
- Sensor de temperatura: Sim
- Voltímetros (RMS para cada fase): 100 - 260 V
- Precisão dos voltímetros: ±1
- Amperímetros (RMS via TI para cada fase e Neutro): 0-120A
- Precisão dos Amperímetros: ±1% (2-120A), ±2% (1-2A), ±5% (0-1A)
- Medidores de potência e energia:
· Potência ativa e aparente
· Energia ativa e aparente
· Fator de potência
· Energia ativa e reativa fundamental (ignorando harmónicos)
- Armazenamento de dados de medição: Pelo menos 60 dias com resolução de dados de 1 min
- Exportação de dados:
· CSV para valores PQ registados
· Exportação no formato JSON através do RPC
◾ WIRELESS:
- Protocolo Wi-Fi: 802.11 b/g/n
- Banda RF: 2401 - 2495 MHz
- Potência Máx. do sinal RF: <20 dBm
- Alcance Wi-Fi: Até 30m dentro de casa e 50m em linha de vista
- Protocolo Bluetooth: 4.2
- Alcance Bluetooth: Até 10m dentro de casa e 30m em linha de vista
◾ MCU e FIRMWARE
- CPU: ESP32-D0WDQ6
- Flash: 16 MB
- Webhooks (acções URL): 20 com 5 URLs por gancho
- Scripting: mJS
- MQTT: Sim
- CoAP: Não
◾ GERAIS:
- Montagem: Calha DIN
- Torque máx. dos terminais de aparafusar: 0.4 Nm
- Secção transversal do condutor: 0,5 a 2,5 mm²
- Material exterior: Plástico
- Cor: Branco
- Peso: 62g
- Tamanho: 94x19x69 mm
◾ AMBIENTAIS
- Temperatura de funcionamento: -20°C a 40°C
- Humidade: 30 % a 70 % RH
- Altitude máxima: 2000 m / 6562 pés

Nota: o Shelly Pro 3EM NÃO tem um relé de contacto seco incorporado como o antigo Shelly 3EM tem (que permitiria, por exemplo, o controlo de um contator). Em vez disso, poderá ligar um módulo Shelly Pro Add-On para comutar até três fases.

Transformador de intensidade (ou corrente) com núcleo de ferrite abrível, para medição de elevadas correntes AC. Concebido para módulos Shelly específicos para medição de consumos.

Permite uma fácil instalação, sem interromper o circuito elétrico que pretende monitorizar.

Especificações
- Corrente Primária Nominal: 120A
- Diâmetro interno: 17mm
- Corrente de saturação: ≥85A
- Corrente Secundária Nominal: 16.67mA
- Precisão: 1%
- Tensão máx.: 3000VAC 1mA 60s
- Resistência de Carga: 20Ω
- Núcleo: de ferrite, abrível

Notas:
◾ Compatível com Shelly EM e Shelly 3EM (se tiver ficha no cabo).
◾ Não é compatível com Shelly Pro 3EM.
