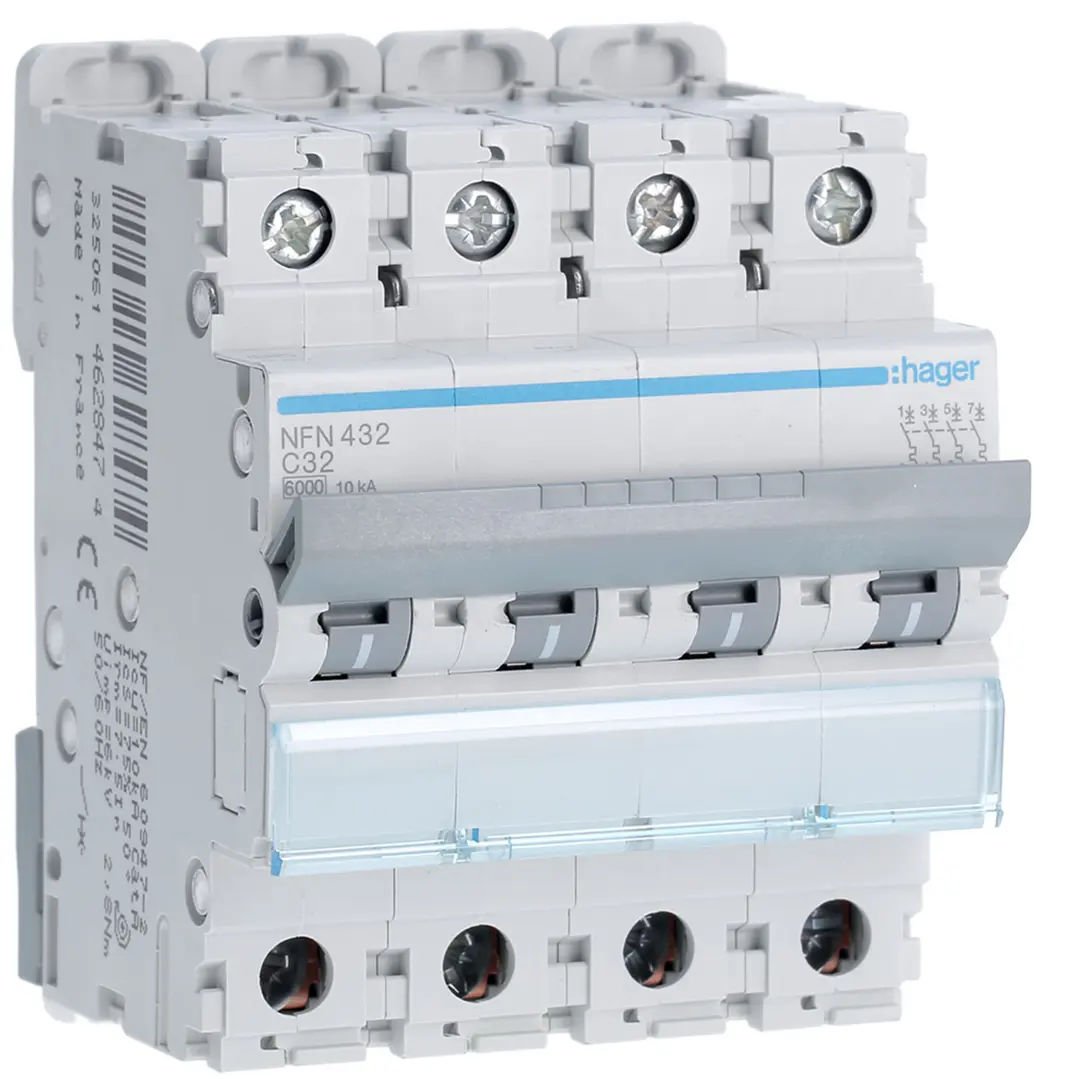

Disjuntor 4 Pólos 32A Curva C 6/10kA 4 Módulos NFN432 Hager

Características técnicas

• Corrente nominal32 A
• Capa­ci­dade nominal de rutura em serviço Ics infe­rior a 230 V AC de acordo com a IEC60947-215 kA
• Capa­ci­dade nominal de inter­rupção de curto-­cir­cuito Icn infe­rior a 230 V AC de acordo com a IEC60898-110 kA
• Capa­ci­dade nominal máxima de inter­rupção de curto-­cir­cuito Icu AC IEC60947-210 kA
• Capa­ci­dade nominal máxima de inter­rupção de curto-­cir­cuito Icu infe­rior a 400 V AC IEC60947-210 kA
• Corrente nominal a -15 °C37,86 A
• Corrente nominal a -10 °C37,25 A
• Corrente nominal a -5 °C36,64 A
• Corrente nominal a 0 °C36,01 A
• Corrente nominal a 5 °C35,37 A
• Corrente nominal a 10 °C34,73 A
• Corrente nominal a 15 °C34,06 A
• Corrente nominal a 20 °C33,39 A
• Corrente nominal a 25 °C32,70 A
• Corrente nominal a 30 °C32 A
• Corrente nominal a 35 °C31,26 A
• Corrente nominal a 40 °C30,50 A
• Corrente nominal a 45 °C29,72 A
• Corrente nominal a 50 °C28,92 A
• Corrente nominal a 55 °C28,10 A
• Corrente nominal a 60 °C27,26 A
• Corrente nominal a 65 °C26,38 A
• Corrente nominal a 70 °C25,48 A
• Capa­ci­dade nominal de rutura em serviço Ics AC de acordo com a IEC60947-275 %
• Capa­ci­dade nominal de rutura em serviço Ics AC de acordo com a IEC60898-16 kA

• N.º de polos4P
• CurvaC

• Número de módulos4

• Capa­ci­dade nominal de inter­rupção de curto-­cir­cuito Icn AC de acordo com a IEC60898-16 kA

• Binário nominal de aperto do terminal supe­rior2,80 - 2,80 Nm
• Binário nominal de aperto do terminal infe­rior2,80 - 2,80 Nm
• Binário de aperto nominal2,80 - 2,80 Nm
• Tipo de ligação infe­rior para apare­lhos modu­laresbicon­nect
• Tipo de conexão para produtos modu­laresTerminal de para­fuso
• Possi­bi­li­dade de montagem a 360°Sim

• Tensão nominal de funci­o­na­mento Ue400 - 400 V
• Tipo de alimen­tação de tensãoCA (abre­vi­a­tura)
• Tensão nominal de isola­mento Ui500 V
• Tensão nominal de resis­tência a impulsos Uimp6000 V

• Frequência50 - 60 Hz

• Secção trans­versal dos bornes montante e jusante com para­fu­sos, para condu­tores maciços1 - 35 mm²
• Secção trans­versal de entrada e saída com para­fu­sos, para condu­tores flexí­veis1 - 25 mm²
• Secção trans­versal de entrada com para­fu­sos, para condu­tores flexí­veis1 - 25 mm²
• Secção trans­versal de entrada com para­fu­sos, para condu­tores maciços1 - 35 mm²

• Índice de proteção IPIP20
• Distância da grelha60 mm

• Grau de poluição de acordo com IEC60664/I­EC60947-22
• Classe de limi­tação da energia I²t3
• Tempe­ra­tura de funci­o­na­mento-25 - 70 °C

• Potência total dissi­pada em IN16,50 W

• Tipo de liga­çõesTerminal de para­fuso
• Alinha­mento dos bornes supe­ri­ores para apare­lhos modu­laresBornes alinhados
• Alinha­mento dos bornes infe­ri­ores para apare­lhos modu­laresBornes alinhados

• Altura83 mm
• Largura70 mm
• Profun­di­dade70 mm
