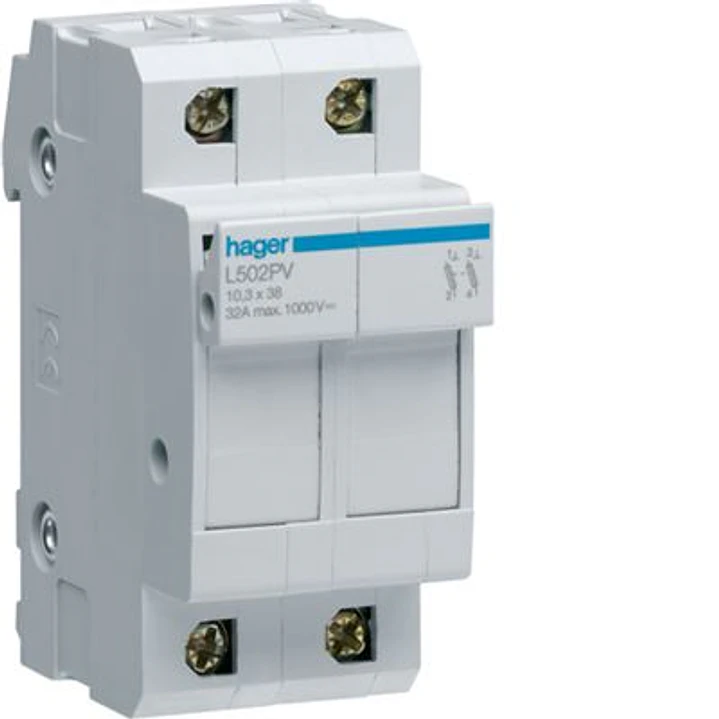

L502PV HAGER Corta-Circuitos porta Fusíveis 2P 1000VDC

Corta-circuitos L38 para fusíveis tipo PV 10 x 38mm de 1 a 32A (LF301PV a LF332PV).

Estes corta-circuitos porta fusíveis e os fusíveis (não incluídos) cumprem as exigências especiais das instalações fotovoltaicas, assegurando a melhor protecção para o sistema e para as pessoas que trabalham com os equipamentos.

É recomendada a utilização de fusíveis em cada circuito FV, no pólo positivo e no pólo negativo. Dependendo da instalação FV os pólos positivos e negativos podem ser colocados lado a lado ou afastados entre si. Por esta razão, estão disponíveis corta-circuitos porta fusíveis nas versões de um e de dois pólos.

Estes corta-circuitos porta fusíveis modulares têm terminais IP2x.


Características técnicas:
• Nº de pólos: 2 P
• Tensão estipulada de utilização em DC: 1000 V
• Corrente estipulada nominal do fusível: até 32 A
• Característica do fusível: gPV
• Dimensões do fusível: 10.3 x 38mm
• Nº de manobras eléctricas: 2000 ciclos
• Ligação
- Secção de ligação em cabo flexível: 0.75 / 10mm²
- Secção de ligação em cabo rígido: 1 / 16 mm²

• Padrões e Segurança
- Directiva Europeia WEEE: em conformidade
- Índice de protecção IP: IP20
- IP2x (nos terminais)

• Condições de utilização
- Temperatura de funcionamento: -25…50 °C
- Grau de poluição de acordo com a IEC 60664 / IEC 60947-2: 3
- Temperatura de armazenamento / transporte: -25…80 °C

• Dimensões
- Profundidade produto instalado: 75 mm
- Altura produto instalado: 77 mm
- Largura produto instalado: 35 mm

Nota: fusíveis não incluídos
