Filtro RC / Snubber supressor de sobretensões para módulos Shelly (600V 100nF/100Ω)

Não é recomendada a utilização de interruptores inteligentes da Shelly para o controlo de cargas indutivas que não possuam um filtro que elimine os elevados picos de tensão que essas cargas podem gerar ao serem ligadas/desligadas.

Nesses casos deve-se usar um filtro RC / Snubber para evitar um mau funcionamento do módulo Shelly e/ou desgaste prematuro dos contatos dos relés.

Alguns exemplos de cargas indutivas são: motores elétricos, ventoinhas, aspiradores, frigoríficos, transformadores convencionais, etc.

Características:
• Capacidade: 0.1µF (100nF)
• Resistência (em série): 100Ω
• Potência: 1/2W
• Tensão: 600V AC

Notas:
• No caso das cargas DC, não se utilizam Snubbers do tipo RC, basta um díodo em paralelo com a carga.

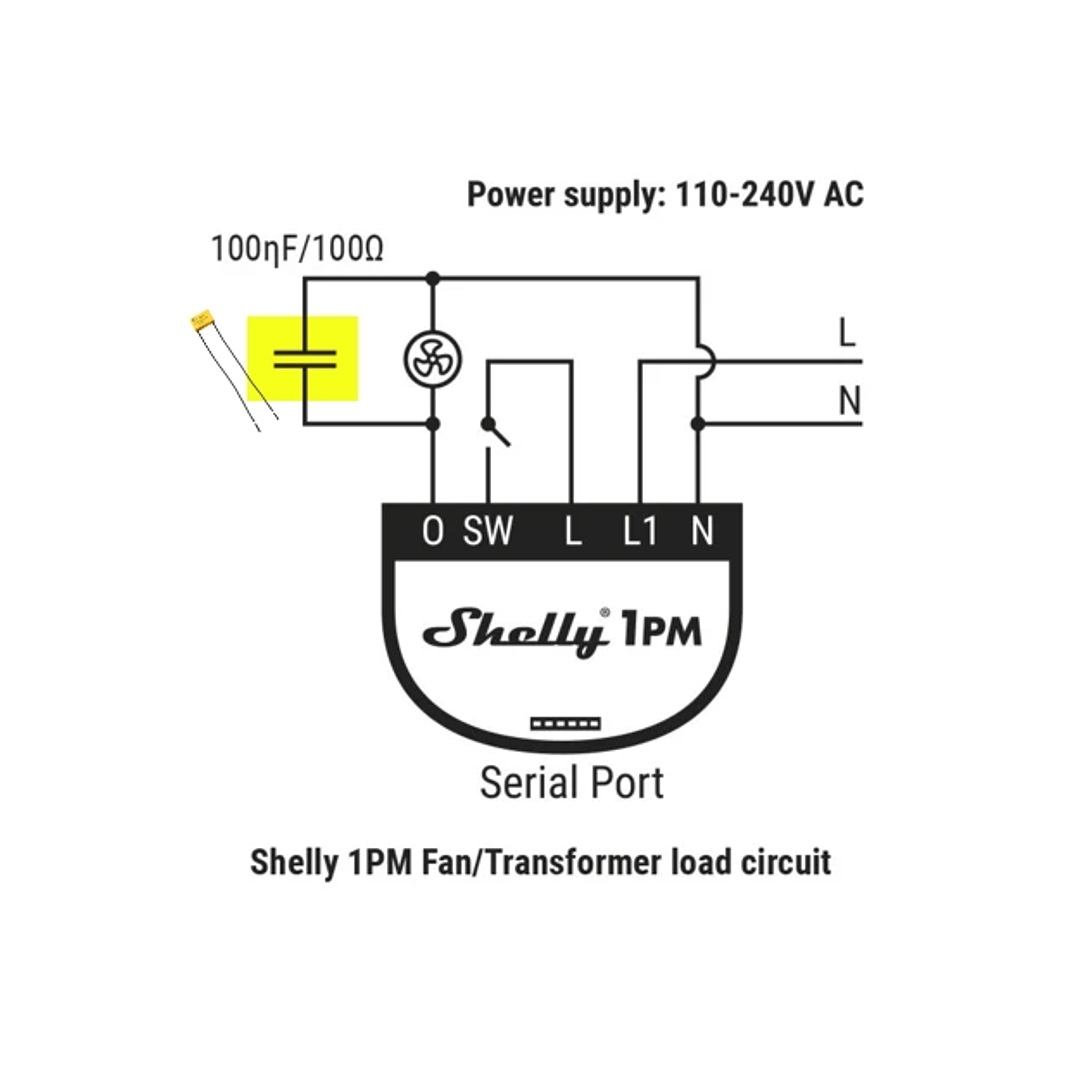

• O Snubber deve ser ligado em paralelo com a carga (ou entre a saída do módulo e o Neutro).
