Descrição

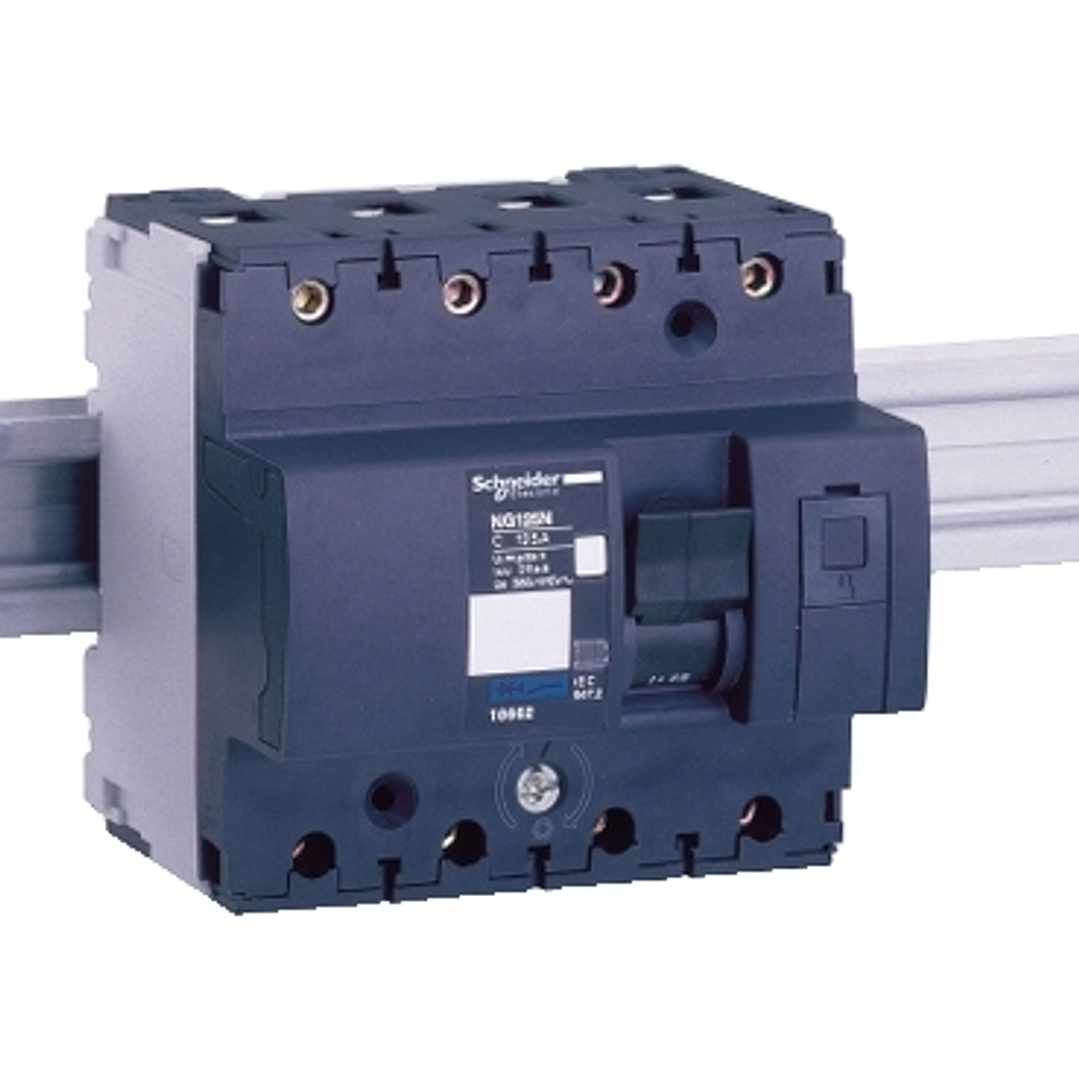

Este Acti9 NG125N é um disjuntor de baixa tensão. É um disjuntor 4P com 4 pólos protegidos, uma corrente nominal de 63A e curva de disparo C. A capacidade nominal de corte de curto-circuito vai até 25kA a 380VCA a 415VCA em conformidade com a norma EN/IEC 60947-2 e 25kA a 380VCA a 415VCA em conformidade com a norma EN/IEC 60947-2. Cumpre a norma industrial EN/IEC 60898-1 e a norma residencial EN/IEC 60947-2. Este disjuntor em miniatura protege os circuitos contra curto-circuito e sobrecargas. É adequado para isolamento no sector industrial de acordo com a norma IEC/EN 60947-2. O disparo por falha é indicado por uma luz indicadora de estado mecânico vermelha na face frontal do disjuntor. Tem uma resistência elétrica até 10 000 ciclos e uma resistência mecânica até 20 000 ciclos. A tensão operacional Ue vai de 380VCA a 415VCA. A tensão de isolamento nominal Ui é de 690 VCA. A tensão de resistência aos choques Uimp é de 8 kV. A frequência de rede é de 50 Hz ou 60 Hz. Montável em calha DIN. A sua largura é de 12 módulos de 9mm. O grau de poluição é de 3. A categoria de sobretensão é IV. As dimensões são (L) 108 mm x (A) 103 mm x (P) 81 mm. O peso é de 0,106 kg. Possui um grau de proteção IP20 (de acordo com IEC/EN 60529) em seus terminais no invólucro. A temperatura de funcionamento é de -30°C a 70°C. A temperatura de armazenamento é de -40°C a 70°C.

Especificações

Principal

Gama	PowerLogic
Nome do produto	Acti9 NG125
Tipo de produto ou componente	Disjuntor
Nome abreviado do equipamento	NG125N
Aplicação do aparelho	Distribuição
Identificação de pólos	4P
número de pólos protegidos	4
[In] corrente nominal	63 A a 40 °C
Tipo de rede	CA CC
tecnologia do disparador	Termomagnético
Código da curva	C
poder de corte	20 kA Icu a <= 500 V CCem conformidade com EN/IEC 60947-2 10 kA Icu a 500 V CA 50/60 Hzem conformidade com EN/IEC 60947-2 20 kA Icu a 440 V CA 50/60 Hzem conformidade com EN/IEC 60947-2 25 kA Icu a 380...415 V CA 50/60 Hzem conformidade com EN/IEC 60947-2 50 kA Icu a 220...240 V CA 50/60 Hzem conformidade com EN/IEC 60947-2
categoria de utilização	Categoria Aem conformidade com IEC 60947-2
adequação para isolamento	Simem conformidade com IEC 60947-2
Normas	EN/IEC 60947-2

Complementar

Frequência da rede	50/60 Hz
[Ue] Tensão operacional nominal	380...415 V CA 50/60 Hz 500 V CA 50/60 Hz <= 500 V CC 220...240 V CA 50/60 Hz 440 V CA 50/60 Hz
limite de disparo magnético	8 x In
[Ics] poder de corte nominal em serviço	37,5 kA 75 %em conformidade com EN/IEC 60947-2 - 220...240 V CA 50/60 Hz 18,75 kA 75 %em conformidade com EN/IEC 60947-2 - 380...415 V CA 50/60 Hz 15 kA 75 %em conformidade com EN/IEC 60947-2 - 440 V CA 50/60 Hz 7,5 kA 75 %em conformidade com EN/IEC 60947-2 - 500 V CA 50/60 Hz 20 kA 100 %em conformidade com EN/IEC 60947-2 - <= 500 V CC
[Ui] Tensão estipulada de Isolamento	690 V CA 50/60 Hzem conformidade com EN/IEC 60947-2
[Uimp] Tensão de resistência aos choques	8 kVem conformidade com EN/IEC 60947-2
indicação de posição do contacto	Sim
Tipo de controlo	Teste de disparo manual de Alavanca
Sinalização local	Indicação ligado/desligado Indicador de disparo
Modo de montagem	Por clipe
Posição de montagem	Vertical
Suporte de montagem	Calha DIN simétrica de 35 mm
compatibilidade do bloco de distribuição do barramento combinado	sim
Distancias de 9 milímetros	12
Altura	103 mm
profundidade	81 mm
largura	108 mm
peso do produto	0,96 kg
durabilidade mecânica	20000 ciclos
durabilidade elétrica	10000 ciclos
provisão para encravamento	Encravamento
descrição das opções de bloqueio	Cadeado integrado
ligações - terminais	Terminais tipo túnel1,5…50 mm² Rígido Terminais tipo túnel1…35 mm² flexível
Comprimento de descascamento do fio	20 mm
binário de aperto	3,5 N.m
protecção de fuga à terra	Bloco separado

Ambiente

Grau de proteção IP	IP20em conformidade com IEC 60529
Grau de protecção IK	IK05em conformidade com EN/IEC 62262
Grau de poluição	3em conformidade com IEC 60947-2
Categoria de sobretensão	IV
Tropicalização	2em conformidade com IEC 60068-1
Humidade relativa	95 %em55 °C
Temperatura do ar ambiente para operação	-30…70 °C
Temperatura do ar ambiente para armazenamento	-40…70 °C
