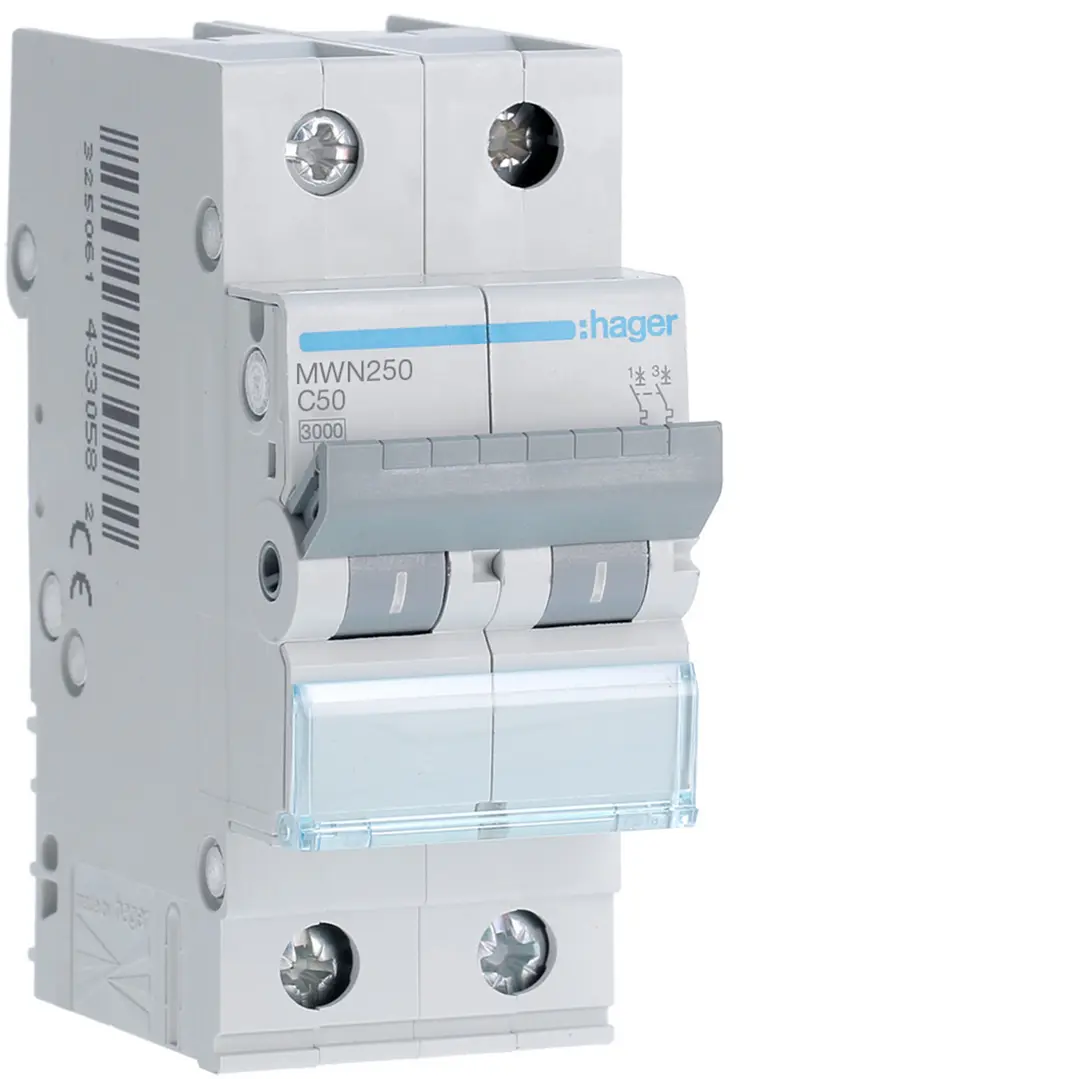

Disjuntor 2 Pólos 50A Curva C 3kA 2 Módulos MWN250 Hager

Características técnicas

• Corrente nominal50 A
• Corrente nominal a -15 °C62,8 A
• Corrente nominal a -10 °C61,4 A
• Corrente nominal a -5 °C60 A
• Corrente nominal a 0 °C58,5 A
• Corrente nominal a 5 °C57,1 A
• Corrente nominal a 10 °C55,7 A
• Corrente nominal a 15 °C54,3 A
• Corrente nominal a 20 °C52,8 A
• Corrente nominal a 25 °C51,4 A
• Corrente nominal a 30 °C50 A
• Corrente nominal a 35 °C49,2 A
• Corrente nominal a 40 °C48,5 A
• Corrente nominal a 45 °C47,7 A
• Corrente nominal a 50 °C47 A
• Corrente nominal a 55 °C46,2 A
• Corrente nominal a 60 °C45,4 A
• Corrente nominal a 65 °C44,7 A
• Corrente nominal a 70 °C43,9 A

• N.º de polos2P
• CurvaC

• Número de módulos2

• Capa­ci­dade nominal de inter­rupção de curto-­cir­cuito Icn AC de acordo com a IEC60898-13 kA

• Binário nominal de aperto do terminal supe­rior2,80 - 2,80 Nm
• Binário nominal de aperto do terminal infe­rior2,80 - 2,80 Nm
• Binário de aperto nominal2,80 - 2,80 Nm
• Tipo de ligação infe­rior para apare­lhos modu­laresbicon­nect
• Tipo de conexão para produtos modu­laresTerminal de para­fuso
• Possi­bi­li­dade de montagem a 360°Sim

• Tensão nominal de funci­o­na­mento Ue400-400 V
• Tipo de alimen­tação de tensãoCA
• Tensão nominal de isola­mento Ui500 V
• Tensão nominal de resis­tência a impulsos Uimp4000 V

• Frequência50 - 60 Hz

• Secção trans­versal dos bornes montante e jusante com para­fu­sos, para condu­tores maciços1 - 35 mm²
• Secção trans­versal de entrada e saída com para­fu­sos, para condu­tores flexí­veis1 - 25 mm²
• Secção trans­versal de entrada com para­fu­sos, para condu­tores flexí­veis1 - 25 mm²
• Secção trans­versal de entrada com para­fu­sos, para condu­tores maciços1 - 35 mm²

• Índice de proteção IPIP20
• Distância da grelha35 mm

• Grau de poluição de acordo com IEC60664/I­EC60947-22
• Classe de limi­tação da energia I²t3
• Tropi­ca­li­zaçãoPara todos os climas
• Tempe­ra­tura de funci­o­na­mento-25 - 70 °C

• Potência total dissi­pada em IN10,6 W

• Alinha­mento dos bornes supe­ri­ores para apare­lhos modu­laresBornes alinhados
• Alinha­mento dos bornes infe­ri­ores para apare­lhos modu­laresBornes alinhados
• Tipo de liga­çõesTerminal de para­fuso

• Altura83 mm
• Largura35 mm
• Profun­di­dade70 mm
