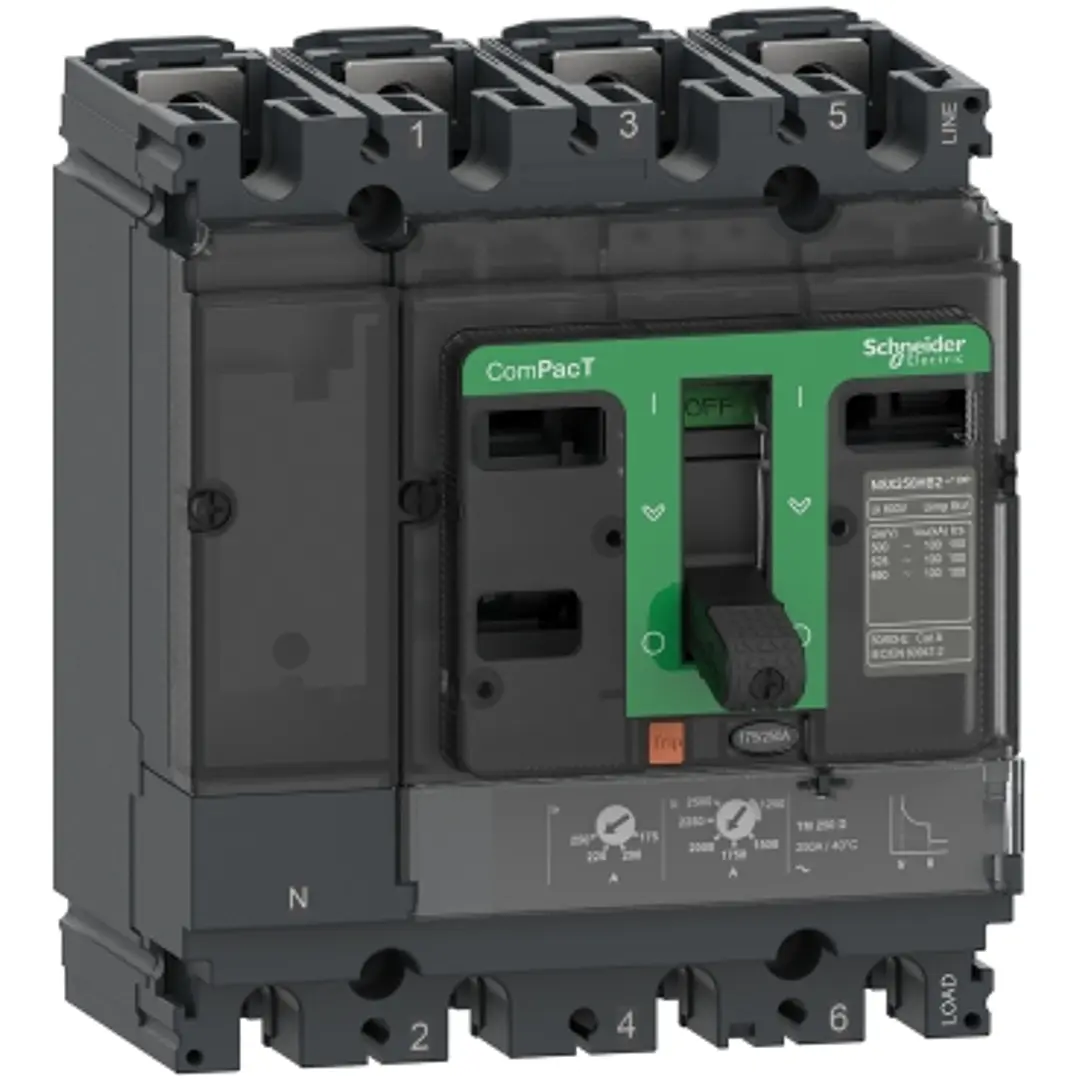

ComPacT DISJUNTOR NSX160F 36kA CA 4P3D 160A TMD Schneider
Descripción
Especificações
Principal| Gama | Nova geração ComPacT |
|---|---|
| Nome do produto | ComPacT NSX |
| Nome abreviado do equipamento | NSX160F |
| Tipo de produto ou componente | Disjuntor |
| Aplicação do aparelho | Distribuição |
| Identificação de pólos | 4P |
| descrição dos pólos protegidos | 3D |
| posição neutra | Esquerda |
| [In] corrente nominal | 160 A a 40 °C |
| [Ue] tensão estipulada de funcionamento nominal | 690 V CA 50/60 Hz |
| Tipo de rede | CA |
| Frequência da rede | 50/60 Hz |
| adequação para isolamento | Simem conformidade com EN/IEC 60947-2 |
| categoria de utilização | Categoria A |
| poder de corte | 85 kA Icu a 220/240 V CA 50/60 Hzem conformidade com IEC 60947-2 36 kA Icu a 380/415 V CA 50/60 Hzem conformidade com IEC 60947-2 35 kA Icu a 440 V CA 50/60 Hzem conformidade com IEC 60947-2 30 kA Icu a 500 V CA 50/60 Hzem conformidade com IEC 60947-2 22 kA Icu a 525 V CA 50/60 Hzem conformidade com IEC 60947-2 8 kA Icu a 660/690 V CA 50/60 Hzem conformidade com IEC 60947-2 85 kA Icu a 240 V CA 50/60 Hzem conformidade com UL 60947-4-1 35 kA Icu a 480 V CA 50/60 Hzem conformidade com UL 60947-4-1 10 kA Icu a 600 V CA 50/60 Hzem conformidade com UL 60947-4-1 |
| poder de corte | F 36 kA 415 V CA |
| nome do disparador | TM-D |
| tecnologia do disparador | Termomagnético |
| funções de protecção do disparador | LI |
| Tipo de controlo | Alavanca |
| Circuit breaker mounting mode | Fixo |
| [Ui] Tensão estipulada de Isolamento | 800 V CA 50/60 Hz |
|---|---|
| [Uimp] Tensão de resistência aos choques | 8 kV |
| [Ics] poder de corte nominal em serviço | 85 kA a 220/240 V CA 50/60 Hzem conformidade com IEC 60947-2 36 kA a 380/415 V CA 50/60 Hzem conformidade com IEC 60947-2 35 kA a 440 V CA 50/60 Hzem conformidade com IEC 60947-2 30 kA a 500 V CA 50/60 Hzem conformidade com IEC 60947-2 22 kA a 525 V CA 50/60 Hzem conformidade com IEC 60947-2 8 kA a 660/690 V CA 50/60 Hzem conformidade com IEC 60947-2 |
| durabilidade mecânica | 40000 ciclos |
| durabilidade elétrica | 40000 ciclos a 440 V In/2 20000 ciclos a 440 V In 15000 ciclos a 690 V In/2 7500 ciclos a 690 V In |
| dissipação de potência por pólo | 13,95 W |
| Suporte de montagem | Placa posterior |
| Posição de montagem | Horizontal e vertical Flat on the back |
| ligação superior | Frontal |
| ligação inferior | Frontal |
| Passo de conexão | 35 mm |
| tipo de proteção | L : for protecção contra sobrecargas (térmicas) I : for protecção contra curtos-circuitos (magnética) |
| classificação do disparador | 160 A a 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Ajustável |
| [Ir] long-time protection pick-up adjustment range | 0,7...1 x In |
| Long-time protection delay adjustment type tr | Fixo |
| [tr] regulação de atraso de longa duração | 120…400 s a 1,5 x In 15 s a 6 x Ir |
| definição de protecção neutra | Sem protecção 3D) |
| Instantaneous protection pick-up adjustment type Ii | Fixo |
| [Ii] instantaneous protection pick-up adjustment range | 1250 A |
| protecção de fuga à terra | Sem |
| número de intervalos | 5 ranhura(s) |
| Width (W) | 140 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| peso do produto | 2,6 kg |
| Normas | EN/IEC 60947-2 |
|---|---|
| Categoria de sobretensão | III |
| classe de protecção contra choques eléctricos | Classe II ligado Face frontal |
| Grau de poluição | 3em conformidade com IEC 60664-1 |
| Grau de proteção IP | IP40em conformidade com IEC 60529 |
| Grau de protecção IK | IK07em conformidade com IEC 62262 |
| Temperatura do ar ambiente para operação | -25…70 °C |
| Temperatura do ar ambiente para armazenamento | -50…85 °C |
| Humidade relativa | 0…95 % |
| Altitude de funcionamento | 0...2000 m sem degradação 2000 m...5000 m com degradação |
| Unit Type of Package 1 | PCE |
|---|---|
| numero de unidades por emb. | 1 |
| Package 1 Height | 14,000 cm |
| Package 1 Width | 14,500 cm |
| Package 1 Length | 19,000 cm |
| peso da embalagem (Lbs) | 2,378 kg |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 14,642 kg |
| país de origem | PL |
|---|
| Garantia (em meses) | 18 |
|---|
